Elektrik

elektrische Systeme

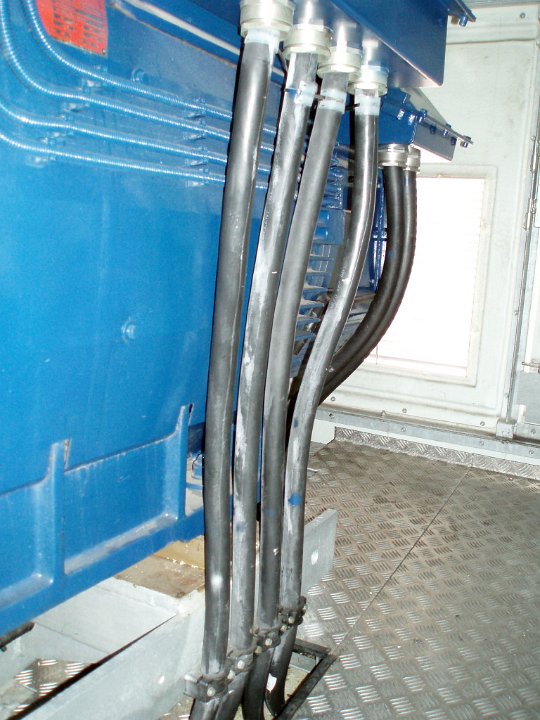

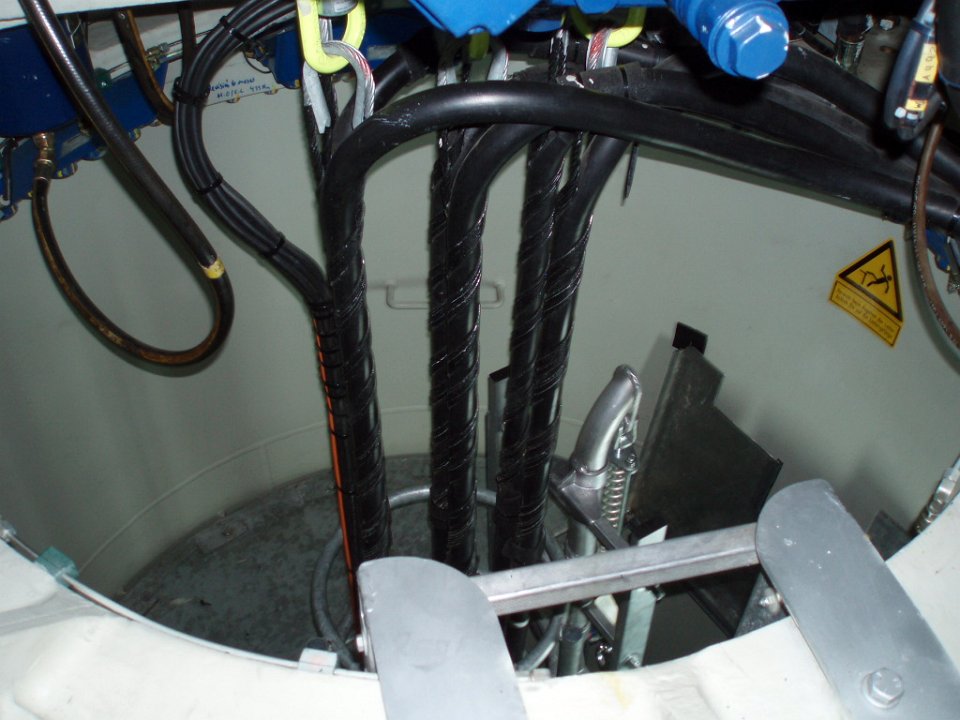

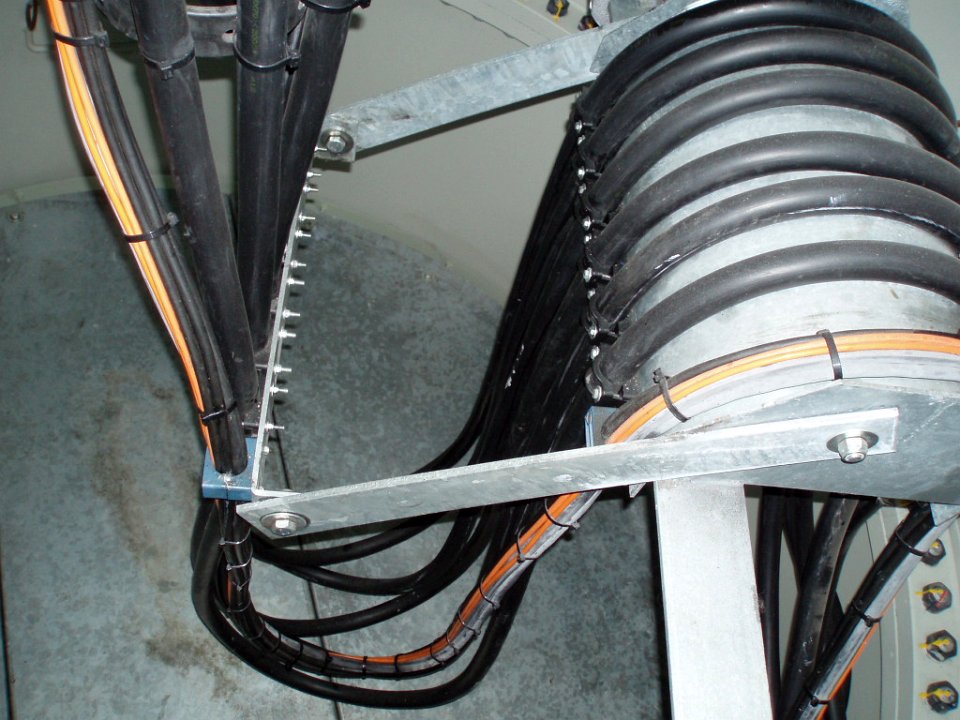

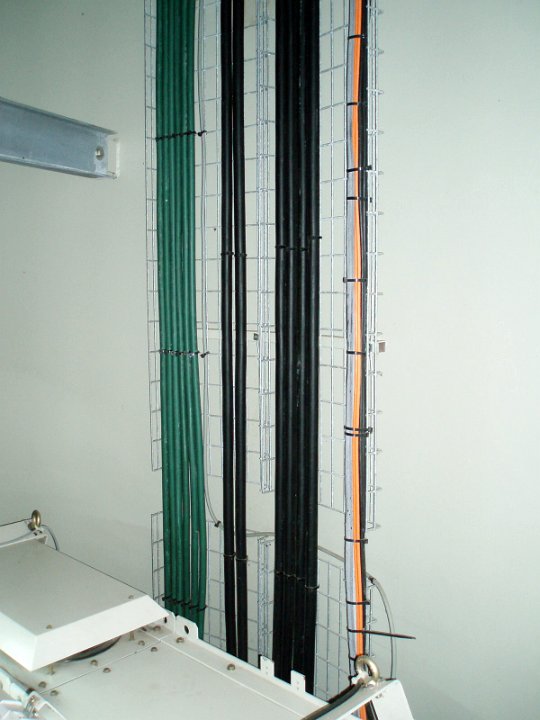

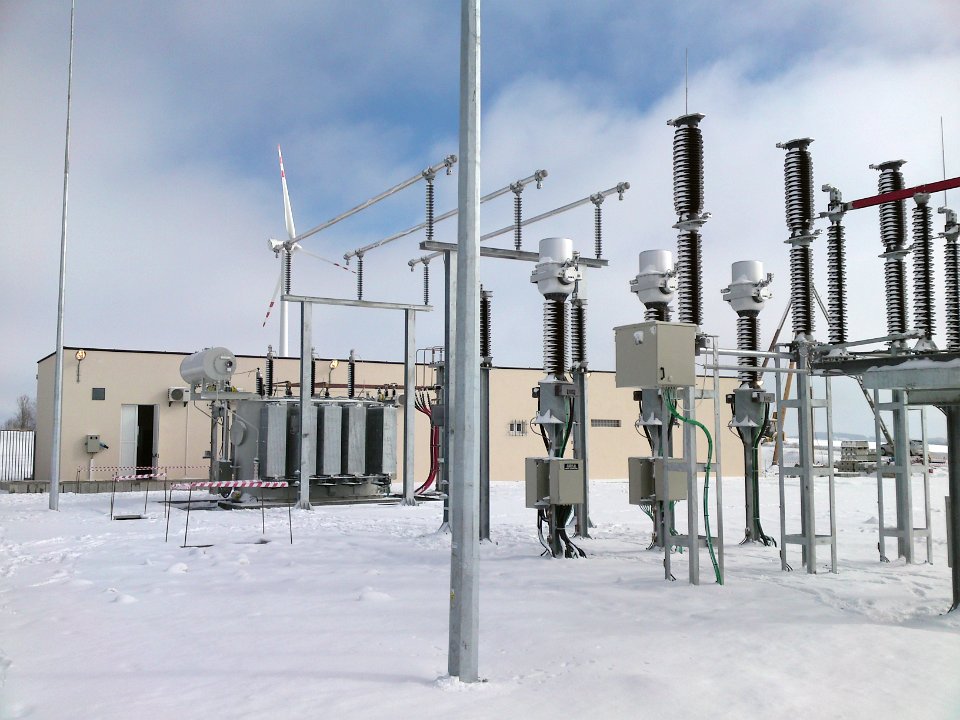

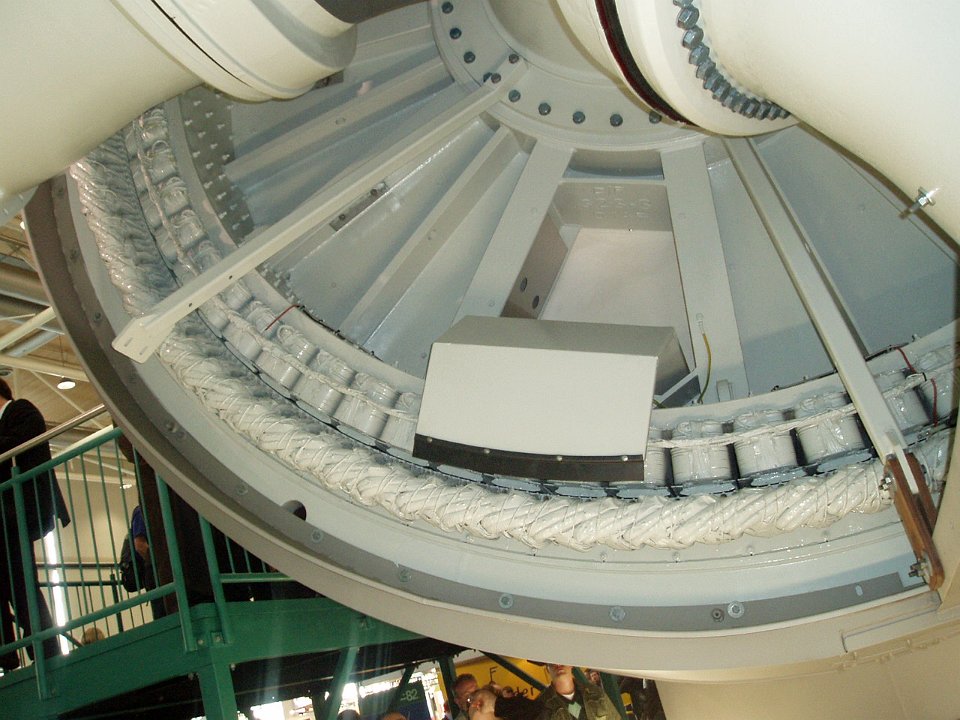

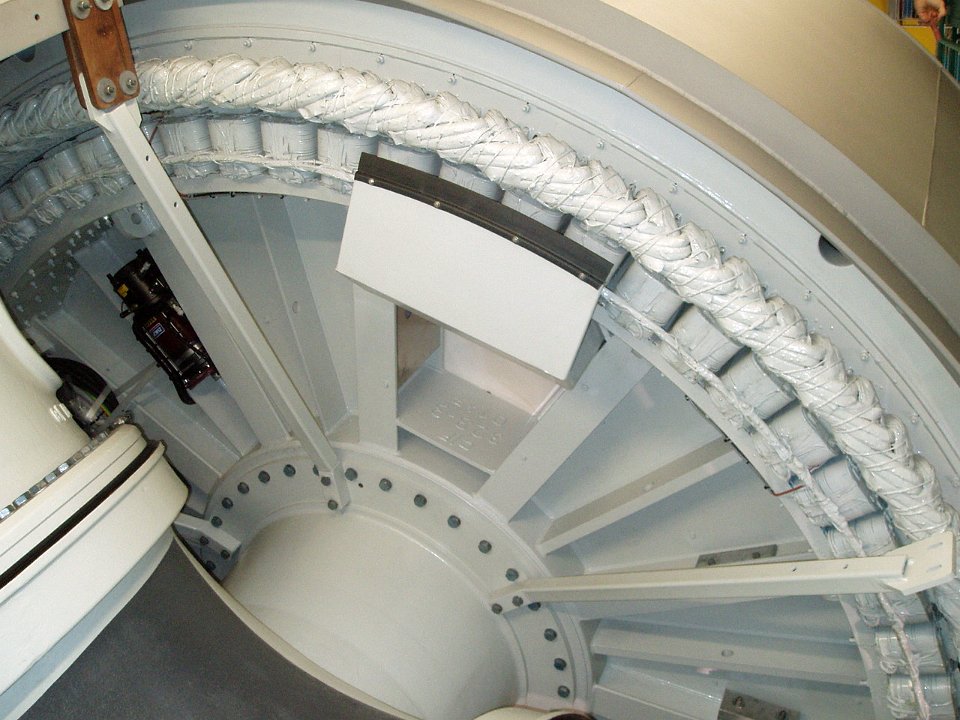

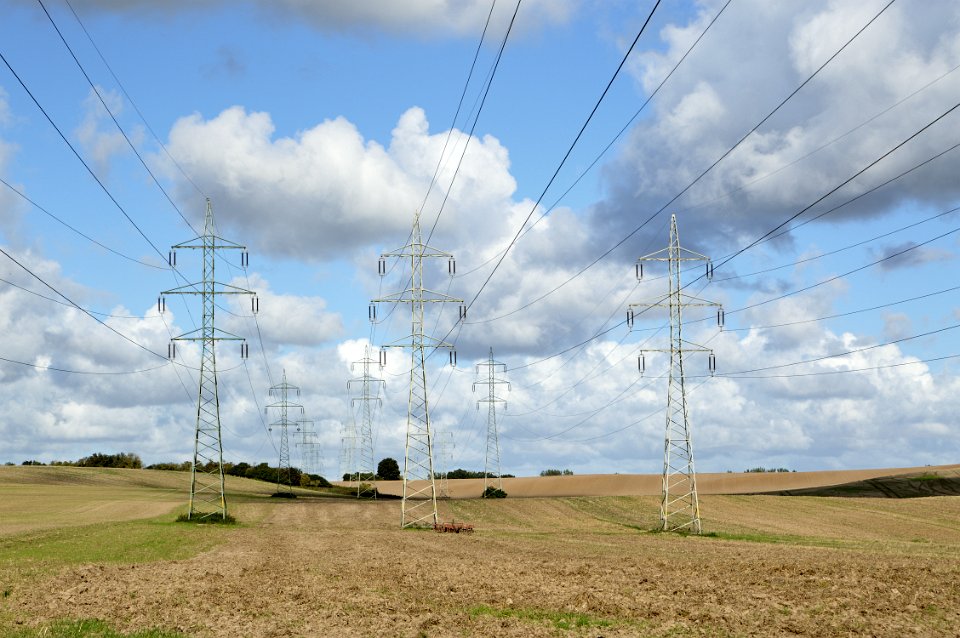

1 Starkstromkabel eines G5x Gemerators mit 850kW (4 Kabel vom Stator vorn und 2 vom Rotor hinten). Typisch für einen doppeltgespeissten Asynchromgenerator	2 andere Befestigungsmethode für das Turmkabel bevor es runter zur Mittelspannungsschaltanlage geht	3 oberste Aufhängung der Turmkabel bevor es 100m in die Tiefe geht	4 ordendlicher Anblick: grün: Hochspannungskabel, schwarz: 690V vom Generator. Steuer und Signalleitungen ganz rechts

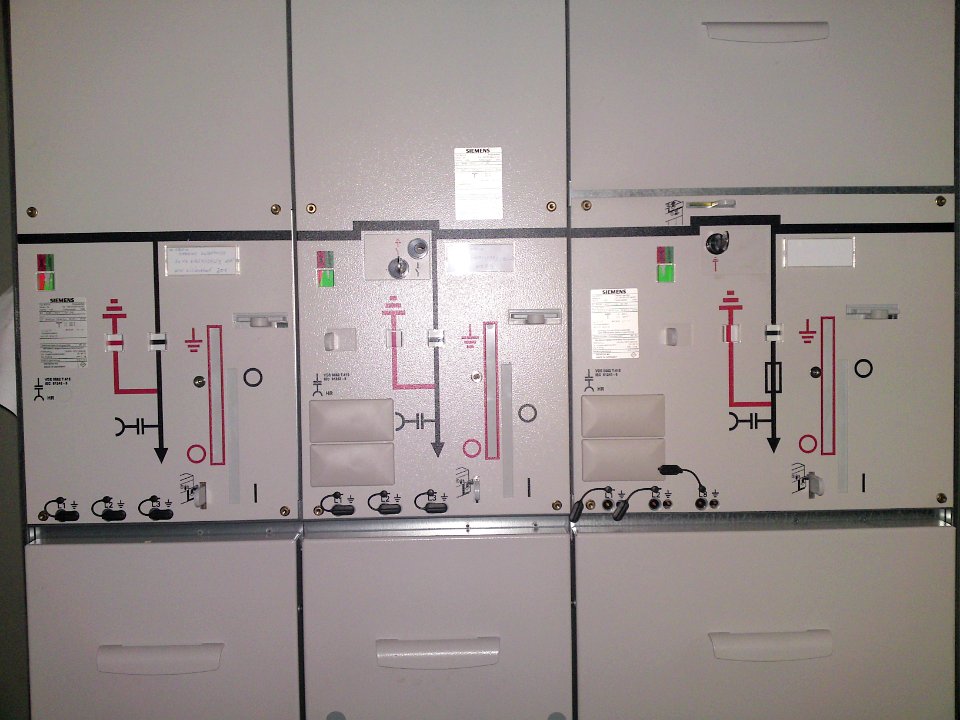

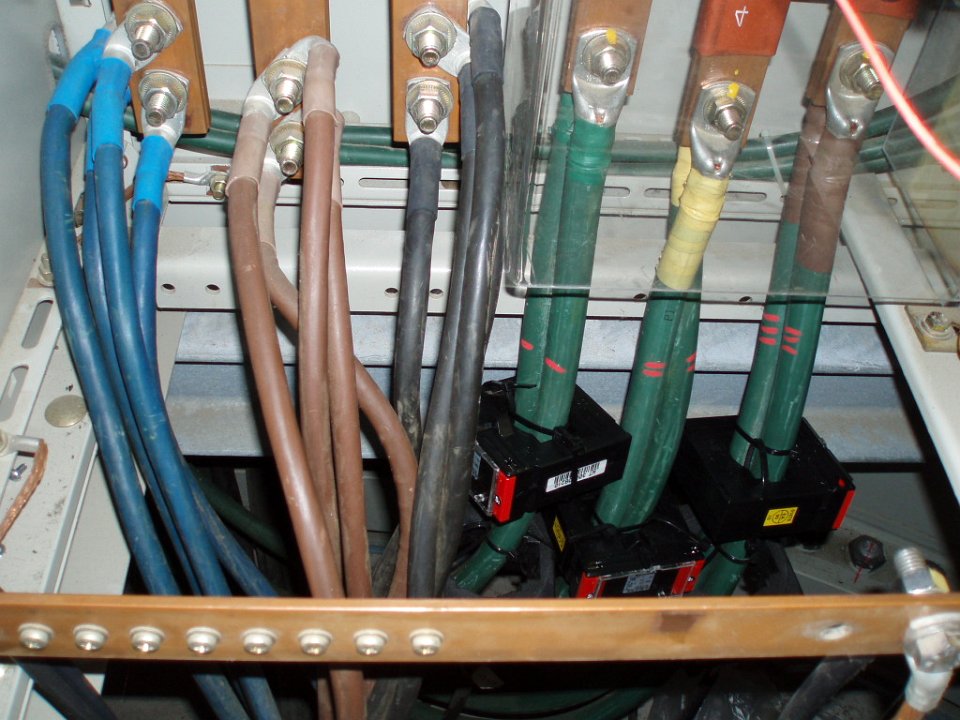

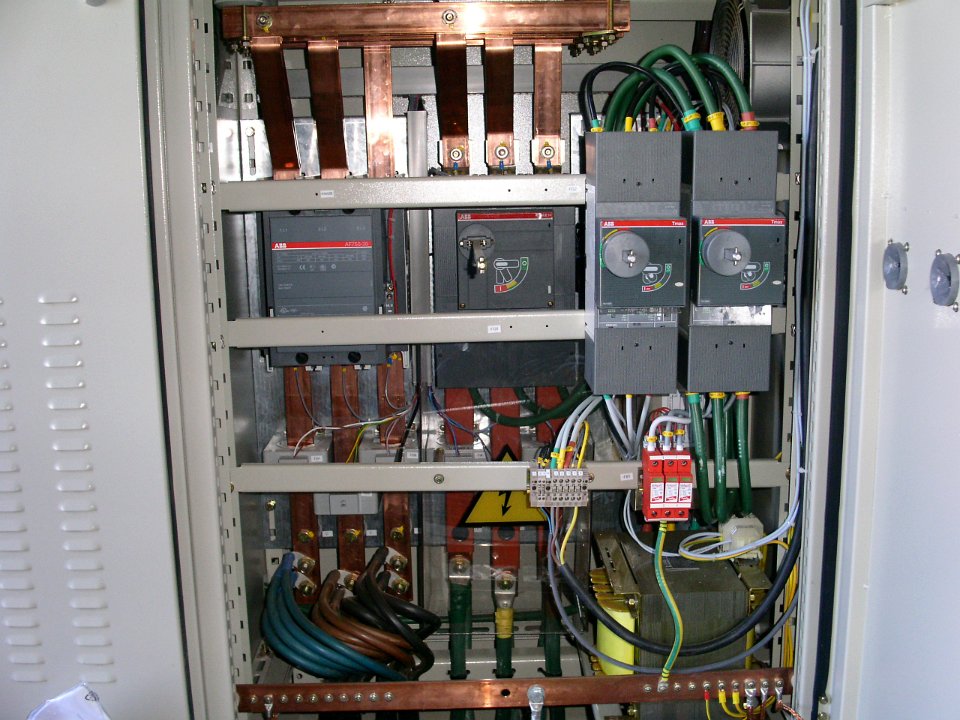

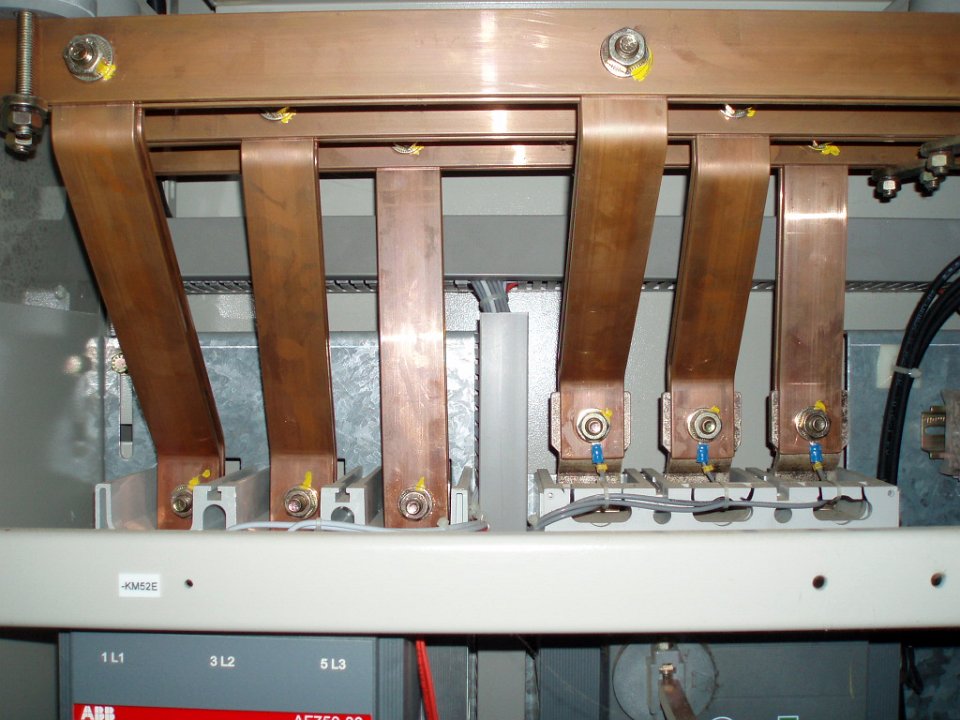

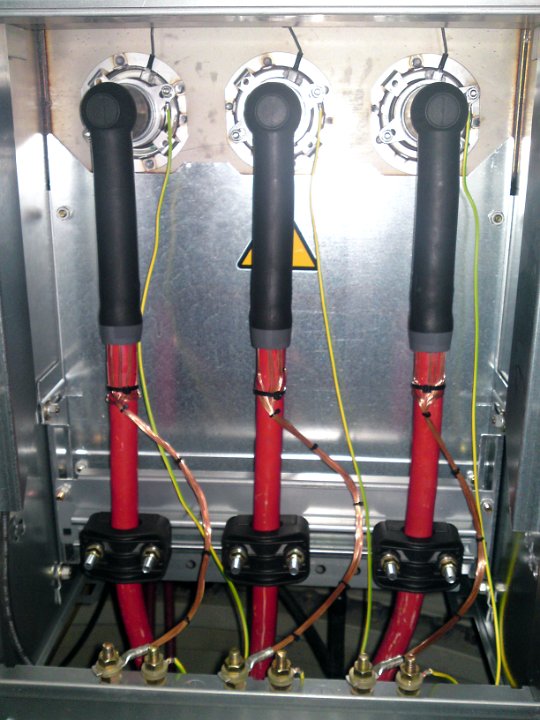

5 690V/20kW Trockentrafo einer 850kW Anlage (Gamesa G58). Position: erste Plattform über der Tür	6 Dreiphasen Kupferschienensystem des Hauptschalterschranks einer Gamesa Anlage.	7 Dreifeldige Mittelspannungs-Schaltanlage	8 Leistungskabel mit Stromwandler anlässlich einer LK Nachvermessung
9	10	11 perfekt gekühltes Umspannwerk	12 Hochspannungsfreileitungen mit 3 Tragmasten...

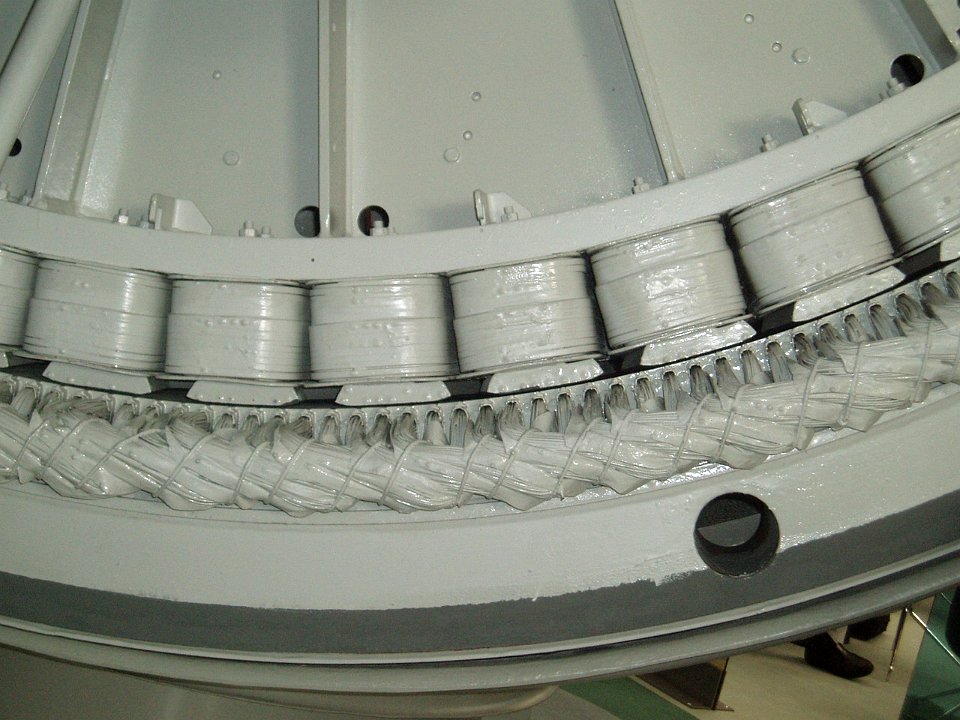

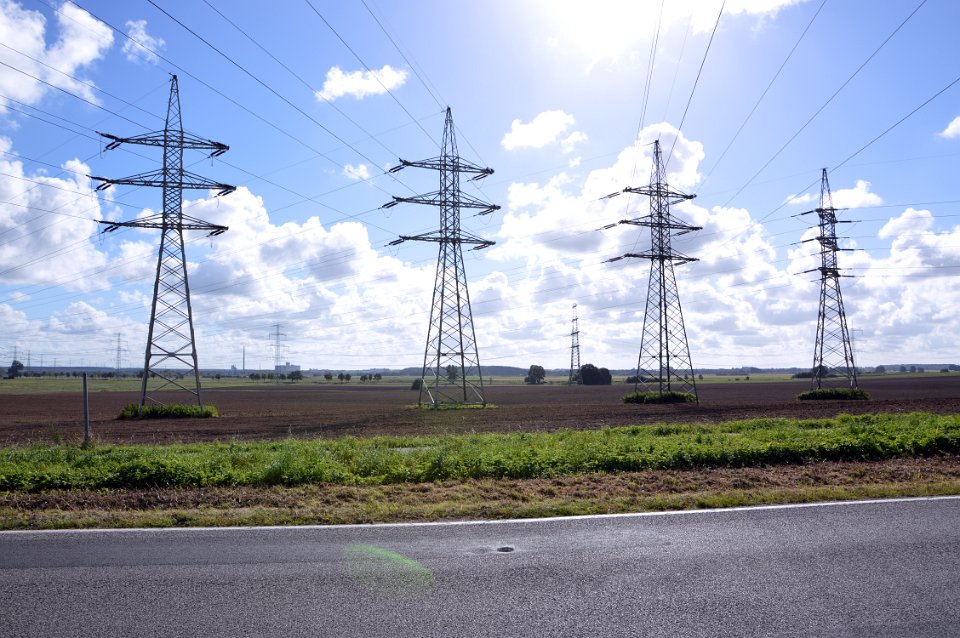

13 ..und auf der gegenüberliegenden Strassenseite vier Hochspannungsfreileitungen mit Abspannmasten	14 Blick in den Ringgenerator einer Enercon Anlage (auf einer Messe). Vermutlich E115	15 Blick in den Ringgenerator einer Enercon Anlage (auf einer Messe). Vermutlich E115. Der innere Teil (Rotor) dreht sich.	16 Blick in den Ringgenerator einer Enercon Anlage (auf einer Messe). Vermutlich E115. Unten sieht man die Statorwicklungen, dann den dünnen Luftspalt und oben die einzelnen Pole.
17 Azimut Motor (zur Gondelausrichtung in den Wind). Der Antrieb besitzt ein selbsthemmendes Getriebe. Jede grosse WEA hat mehrere solcher Antriebe
